DFS-B/BS/BL

  • 所屬分類:產品展示
  • 瀏覽次數:1345次
  • 發布日期:2023/8/24 13:59:55
  • 滑軌特性

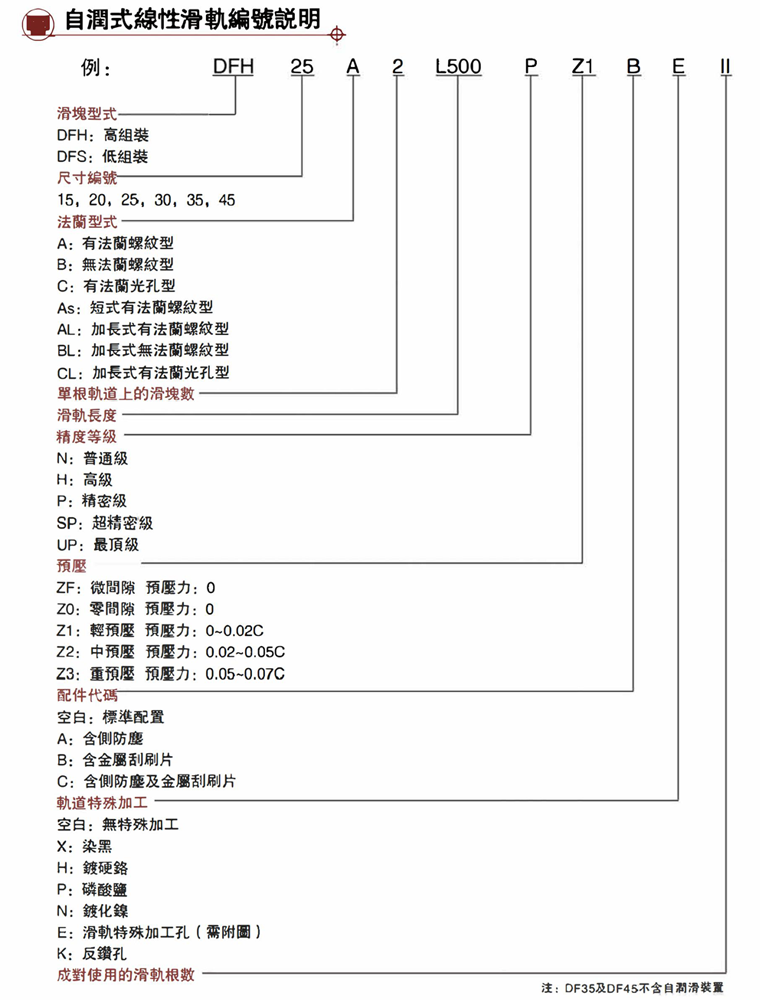

  • 滑軌編號說明
  • 參數
  • 下載
●內建式自潤滑系統
●高精度低摩擦鯀數低維修成本
●四方向等負載設計
●高移動速度低噪音
●運行順暢新型鋼珠循環方式
●全密封式油封
●高剛性-四排珠45度角接觸
●可互換式設計
●世界標準規格尺寸
●綠色環保產品
●較高速度3m/s

型號 組合尺寸 滑塊尺寸 軌道尺寸
H W W2 E L BxJ MQxI L1 油孔 T1 (N) W1 H1 F dxDxh
DFS15B 24 34 9.5 4.6 60 26×26 M4×5.6 40 ?3 4.3 5 15 14 60 4.5×7.5x5.3
DFS15BS 42 26×- 21.6
DFS20B 28 42 11 5 75 32×32 M5×6.4 48.8 M6×1 5 15.6 20 18 60 6x9.5x8.5
DFS20BS 55 32×- 28
DFS25B 33 48 12.5 7 85 35×35 M6×8 57 M6×1 4.8 15.6 23 22 60 7x11x9
DFS25BS 59 35×- 31.5
DFS25BL 107 35×50 79.1
DFS30B 42 60 16 9 103 40×40 M8×11.5 72 M6×1 7 15.6 28 26 80 9x14x12
DFS30BS 69 40×- 38.6
DFS30BL 125 40×60 94.3
DFS35B 48 70 18 9.5 120 50×50 M8×11.2 80 M6×1 8 15.6 34 29 80 9x14x12
DFS35BS 75 50×- 45.7
DFS35BL 146 50×72 105.8
DFS45B 60 86 20.5 14 133 60×60 M10×13 95 M8×1 8.5 16 45 38 105 14x20x17
DFS45BL 68 60×80 129.8
型號 參考資料 基本荷重(Kgf) 容許靜力矩(Kgf*m 重量
Lmax G 動額定負荷(C) 靜額定負荷(C0) Mx My Mz 滑塊(Kg) 軌道(Kg/m)
DFS15B 4000 20 850 1350 10.1 6.8 6.8 0.17 1.4
DFS15BS 520 680 5.1 1.8 1.8 0.1
DFS20B 4000 20 1400 2400 24 14.6 14.6 0.26 2.6
DFS20BS 950 1400 7 4.9 4.9 0.17
DFS25B 4000 20 1950 3200 36.8 22.8 22.8 0.38 3.6
DFS25BS 1250 1750 17.5 6.9 6.9 0.21
DFS25BL 2600 4600 52.9 45.5 45.5 0.53
DFS30B 4000 20 2850 4800 67.2 43.2 43.2 0.81 5.2
DFS30BS 1750 2400 33.6 11.6 11.6 0.48
DFS30BL 3600 6400 89.6 75.4 75.4 1.06
DFS35B 4000 20 3850 6200 105.4 62 62 1.2 7.2
DFS35BS 2500 3650 62.1 20.9 20.9 0.8
DFS35BL 4800 8300 141.1 109.8 109.8 1.6
DFS45B 4000 22.5 6500 10500 236.3 137.8 137.8 2.1 12.3
DFS45BL 7700 13000 292.5 210.9 210.9 2.6
